25 % d’économies d’énergie pour la patinoire de Fontenay-sous-Bois

Depuis septembre 2022, la patinoire du complexe sportif Salvador-Allende, à Fontenay-sous-Bois, accueille ses sportifs en herbe et plus perfectionnés dans de toutes nouvelles installations. Celle-ci a en effet connu une rénovation importante : la réfection complète des vestiaires et création de nouveaux, des travaux de déshumidification, une reprise de la charpente, le passage à l’éclairage LED, sans oublier la mise en place d’un nouveau process de production de froid. Suite à un appel d’offres, MCI, filiale d’Equans et déjà en charge des installations frigorigènes de la patinoire, s’est vu confier ce volet.

Celui-ci a principalement consisté à remplacer l’ancien groupe froid fonctionnant à l’ammoniac par une centrale de 560 kW qui utilise le CO2 transcritique comme fluide frigorigène. Outre ses caractéristiques thermodynamiques intéressantes, le CO2 est doté d’un potentiel de réchauffement climatique quasi-nul. Il n’est donc pas concerné par la réglementation F-gaz qui impose une baisse drastique des émissions de gaz à effet de serre.

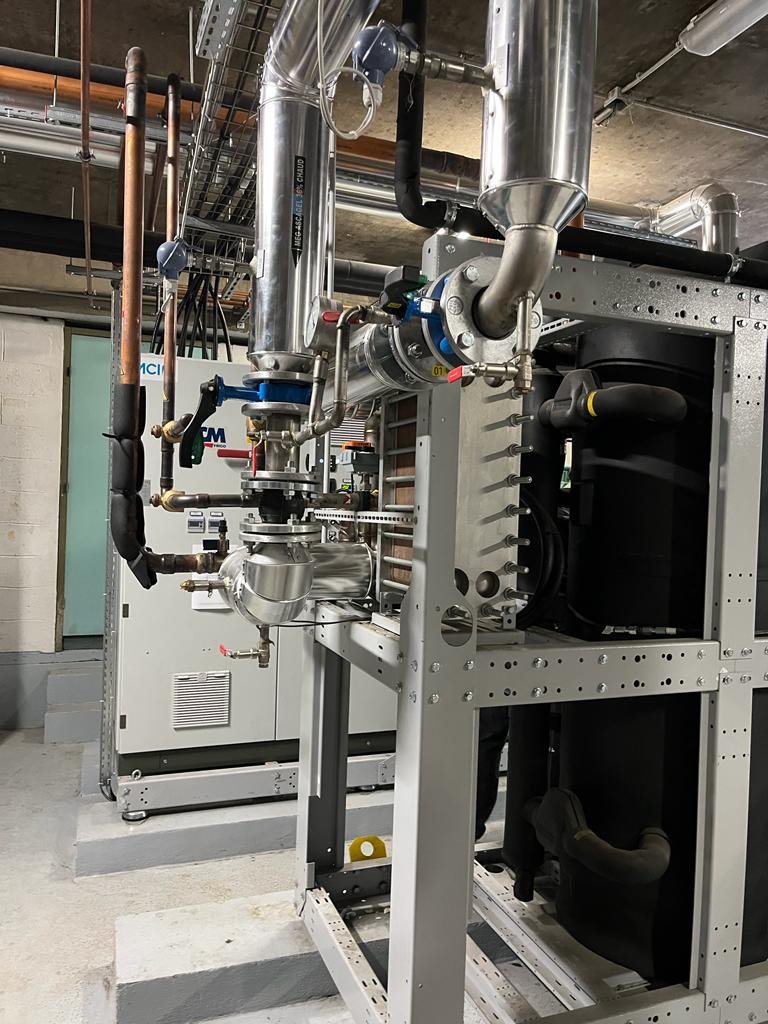

« Pour nous en tant que maître d’ouvrage, un des principaux avantages de recourir à cette solution et au CO2 était la possibilité de s’affranchir de deux risques à déclarer en installations classées pour la protection de l’environnement (ICPE) : l’ammoniac et la tour aéroréfrigérante », souligne Guislain Lours, responsable énergies et fluides à la direction des bâtiments de Fontenay-sous-bois. En effet, la chaleur fatale générée par les groupes froid était auparavant dissipée par une tour aéroréfrigérante. Désormais, la centrale intègre un dispositif de récupération de chaleur qui, via un échangeur thermique, va alimenter la piscine voisine pour différents besoins (bassins et eau chaude sanitaire). « La sous-station de réseau de la piscine et la salle des machines de la patinoire sont mitoyennes ce qui a facilité le raccordement et diminué grandement les coûts », détaille Cyril Bezet, directeur de zones Centre et Île-de-France chez MCI.

Un pilotage fin

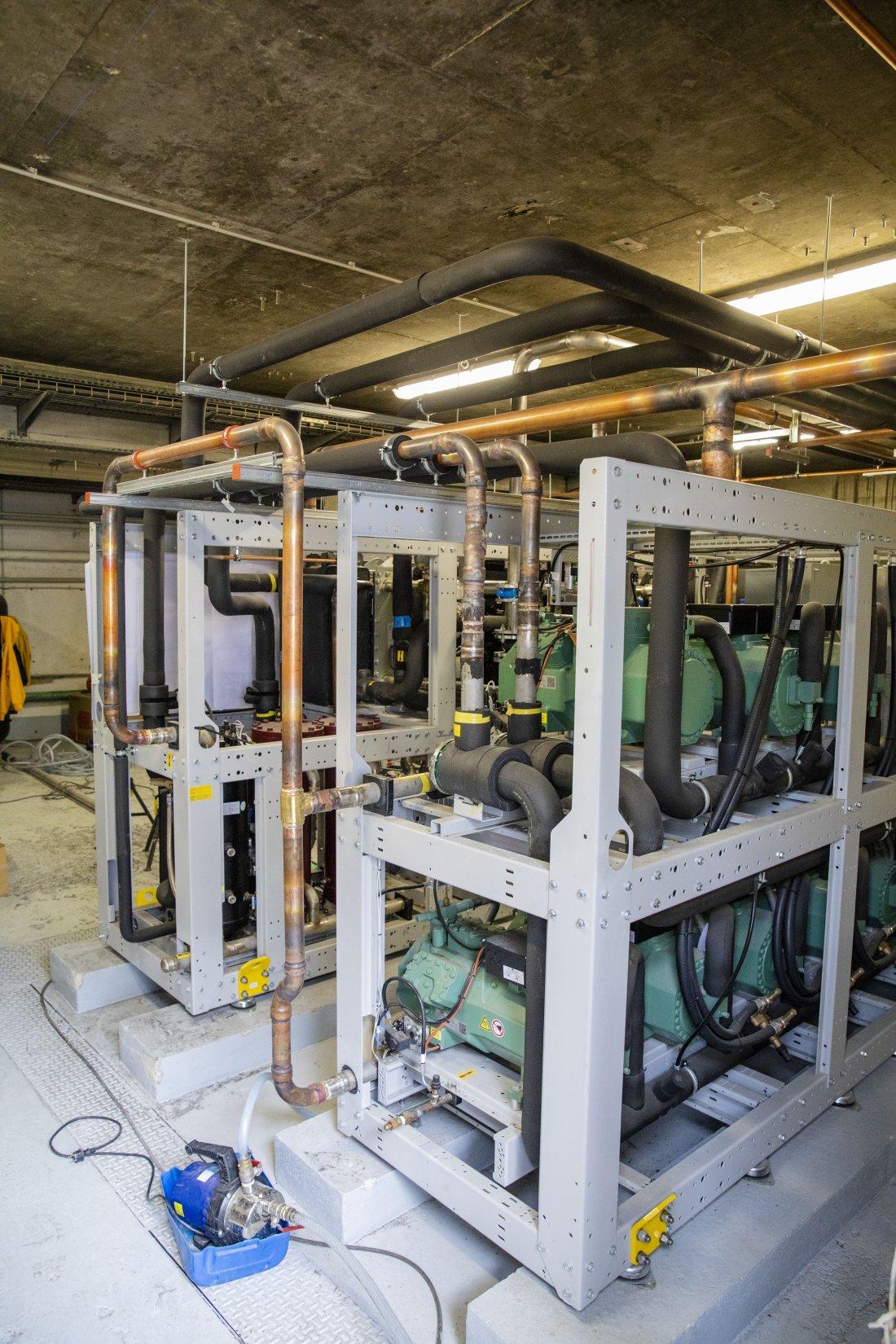

En fonctionnement depuis un an, la nouvelle installation de production de froid est composée de huit compresseurs équipés de variateurs de vitesse. Cinq sont situés sur l’étage principal de production et trois sur l’étage intermédiaire, ces derniers étant activés lors de conditions critiques. « Dans le projet, on ne voulait pas dégrader la performance de la production de froid pour produire de la chaleur. Si la puissance de l’équipement est dimensionnée pour des démarrages à des températures extérieures jusqu’à 35 °C, notre système permet d’adapter la production au juste besoin », précise Cyril Bezet.

Ce besoin est catégorisé par l’usage du client qui définit lui-même un calendrier hebdomadaire selon les types d’utilisation. Les diverses pratiques (scolaire, artistique, hockey, etc.) requièrent des exigences de glace différentes, avec des régimes de température plus ou moins froids. « Plus la glace est dense et épaisse, plus on consomme de l’énergie, d’où l’importance d’un pilotage fin », précise Guislain Lours. Tous les équipements sont ainsi couplés à un dispositif de suivi énergétique et de pilotage à distance mis en oeuvre par Equans Digital. Et les résultats sont au rendez-vous, avec une baisse d’environ 25 % de la consommation électrique de la patinoire.

Des résultats conformes voire supérieurs à ceux définis en amont dans le marché de garantie de performance énergétique. « Avant, Il n’y avait aucune data. Désormais, grâce à l’analyse des premières données collectées, la production de froid pourrait être encore améliorée en optimisant les réglages », estime par ailleurs Cyril Bezet. Au niveau de la récupération de chaleur, environ 127 MWh, sans tenir compte des pertes et déperditions, ont déjà été délivrés à la piscine. « Des compteurs seront prochainement installés sur les échangeurs des trois bassins et du poste l’ECS ce qui nous donnera la quantité réelle de l’énergie valorisée », conclut Guislain Lours.

Des CEE mobilisés
Le coût de la rénovation des installations de froid, réalisée entre juin 2021 et août 2022, est estimé à un peu plus de 800 000 euros. De nombreuses fiches de certificats d’économies d’énergie ont été mobilisées : récupération de chaleur sur groupe de production de froid, variateur synchrone à aimant permanent, systèmes de variation de vitesse sur moteur asynchrone, systèmes de régulation sur groupe froid pour BP et HP flottantes. Ces aides vont couvrir environ 25 % de l’investissement. Point important à souligner : Fontenay-sous-Bois a fait le choix de traiter le dossier seule, sans faire appel à un délégataire, en effectuant le dépôt via un groupement de collectivités territoriales.
